Комплект резервного живлення для котла ARUNA UPS 500 та GEL 100-12

Плата керування газовим котлом не розбирає, звідки прийшла напруга, головне, щоб форма сигналу була правильною. UPS 500 дає саме чисту синусоїду на виході, на відміну від дешевших ДБЖ з модифікованою синусоїдою, тому підходить для живлення котлів опалення, а не тільки для комп'ютерів і роутерів.

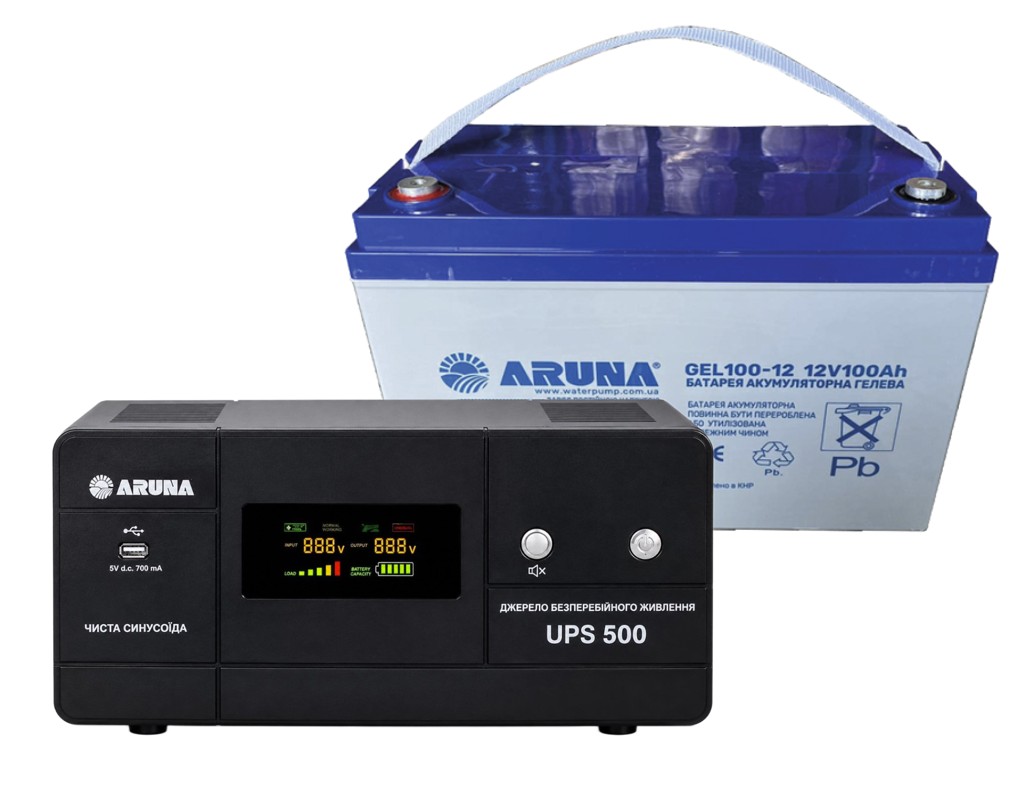

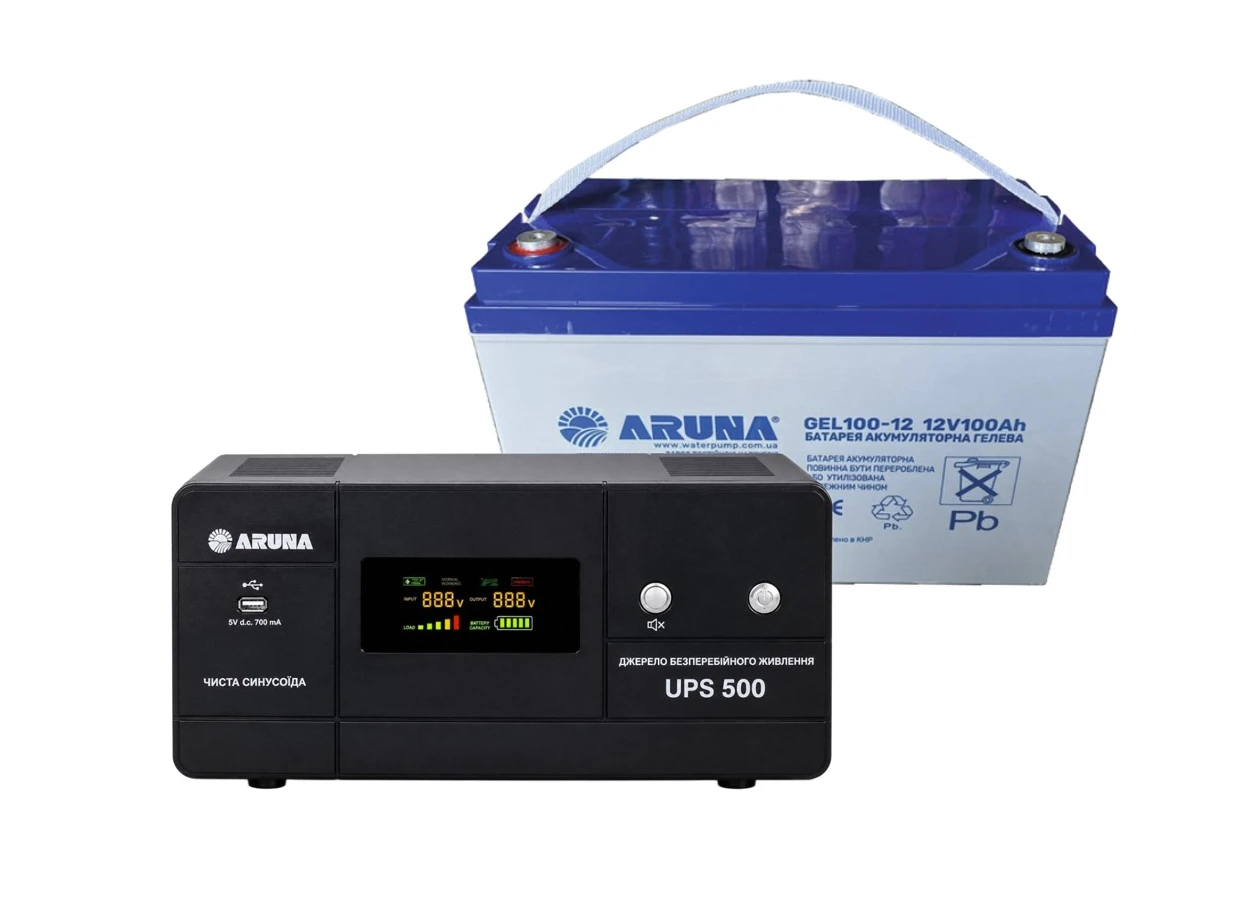

Комплект зібраний з двох сумісних компонентів на 12 В: ДБЖ UPS 500 і гелева батарея GEL 100-12. Акумулятор до цієї моделі ДБЖ окремо не входить у стандартну комплектацію, тому в цьому комплекті його додали одразу, щоб не підбирати сумісність самостійно.

Швидкість перемикання і стабільність напруги

Час перемикання з мережі на батарею і назад не більше 4 мілісекунд, для електроніки котла це практично миттєво. При роботі від акумулятора напруга тримається на рівні 220 В ±5%, при живленні від мережі трохи ширше, 220 В ±10%.

Заряджання і термін служби батареї

Батарея GEL100-12 виконана за технологією GEL: стійкість до глибоких розрядів і термін служби до 10 років за заявою виробника. Максимальний струм заряду батареї 25 А, а ДБЖ у найшвидшому режимі H заряджає струмом 10-15 А, тож повний цикл заряду займає довше за теоретичний максимум батареї, зате безпечно і без ризику перезаряду.

Скільки протримає батарея (орієнтовний розрахунок)

За орієнтовним розрахунком, виходячи з ємності 100 А·год при напрузі 12 В і ККД ДБЖ від акумулятора близько 75%, для типового навантаження котла в 50-100 Вт (плата керування, циркуляційний насос, розпалювання) комплекту має вистачати на кілька годин автономної роботи. Це власний орієнтовний розрахунок, не цифра з паспорта виробника, точний час залежить від фактичного навантаження вашого котла.

Комплект має повний набір захистів: від підвищеної і зниженої напруги, стрибків напруги, перевантаження, короткого замикання, перегріву трансформатора, перезарядження і повного розряду акумулятора. USB-порт на корпусі ДБЖ (5 В, 700 мА) дозволяє заряджати телефон навіть під час автономної роботи.

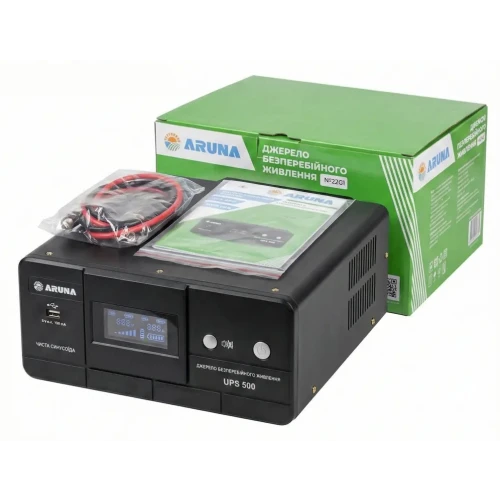

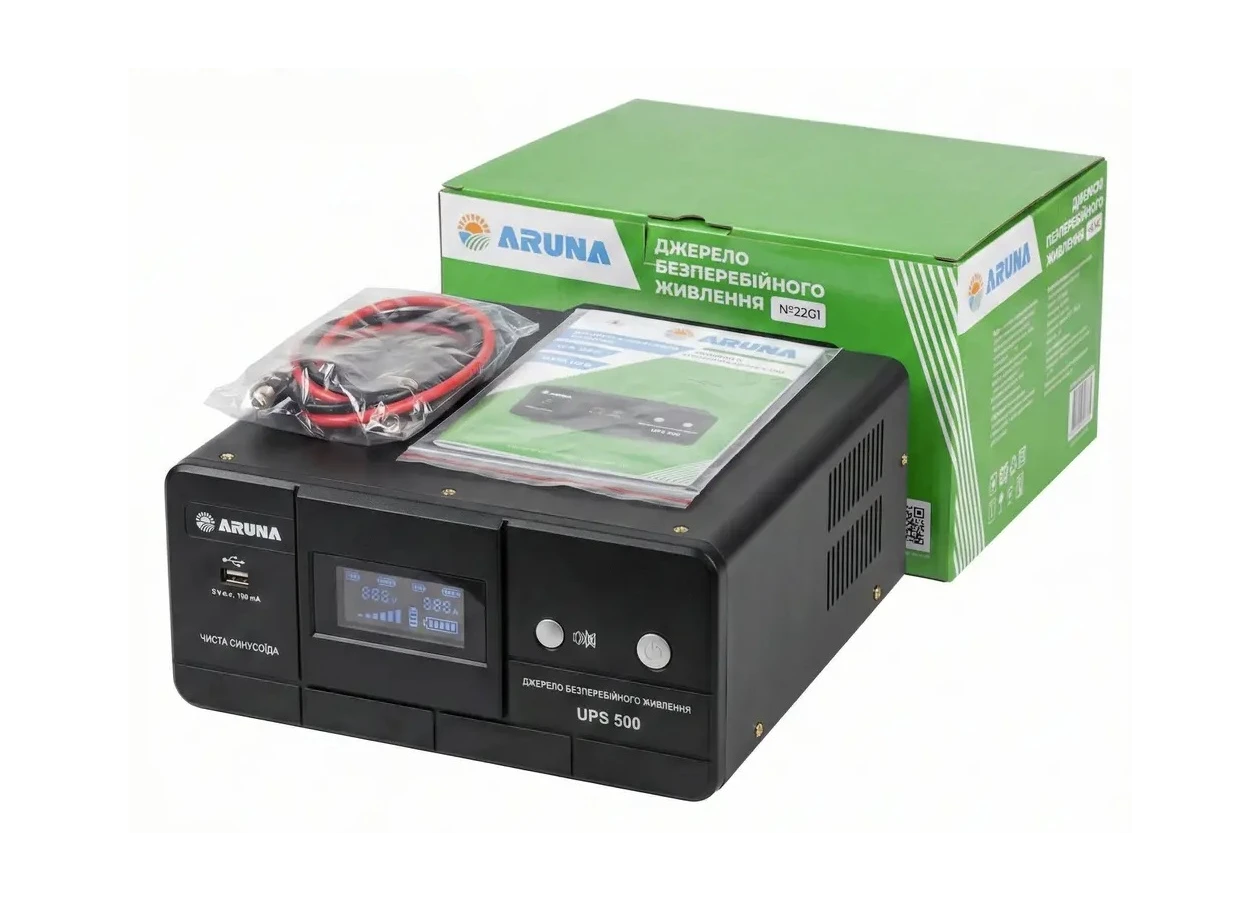

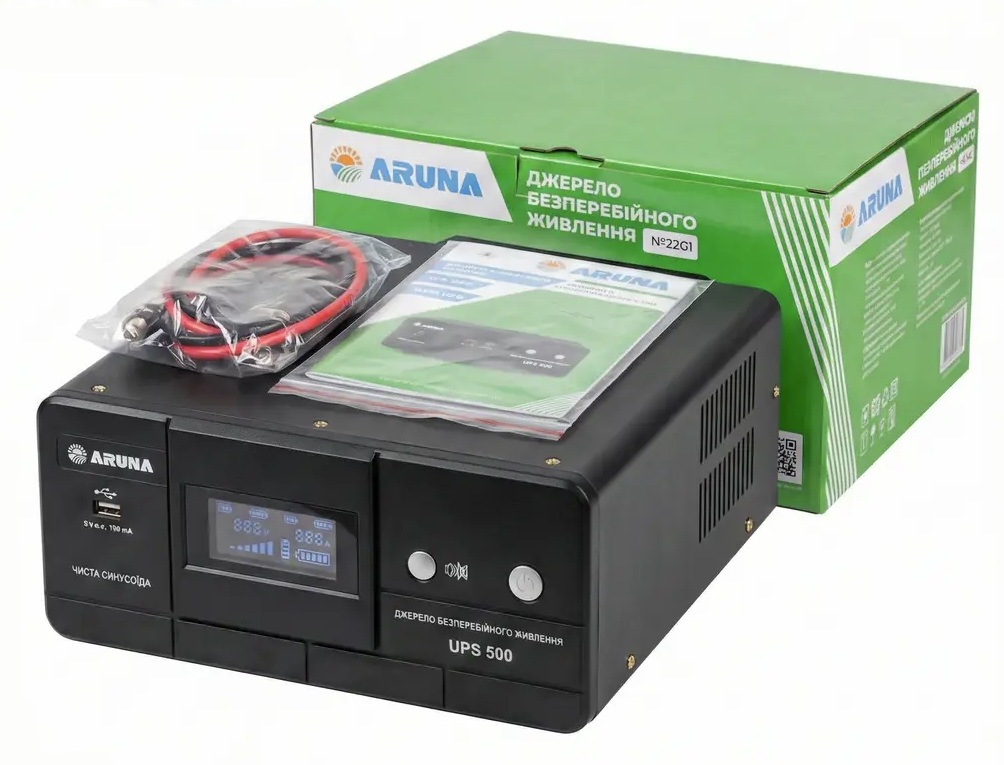

Характеристики ДБЖ UPS 500:

• Потужність пристрою: 500 ВА / 300 Вт
• Діапазон вхідної напруги (без переходу на АКБ): 140–275 В a.c.
• Вихідна напруга при живленні від мережі: 220 В ±10%
• Вихідна напруга при живленні від АКБ: 220 В ±5%
• Частота: 50 Гц
• Форма вихідної напруги: синусоїдальна
• ККД при живленні від мережі: не менше 95%
• ККД при живленні від АКБ: не менше 75%
• Напруга АКБ: 12 В d.c.
• Струм заряду АКБ: режим L 3–5 А, режим M 6–9 А, режим H 10–15 А
• Час перемикання: не більше 4 мс
• USB-порт для заряду пристроїв: 5 В d.c. / 700 мА
• Рівень шуму: не більше 56 дБ
• Ступінь захисту: IP20
• Гарантія виробника: 18 місяців

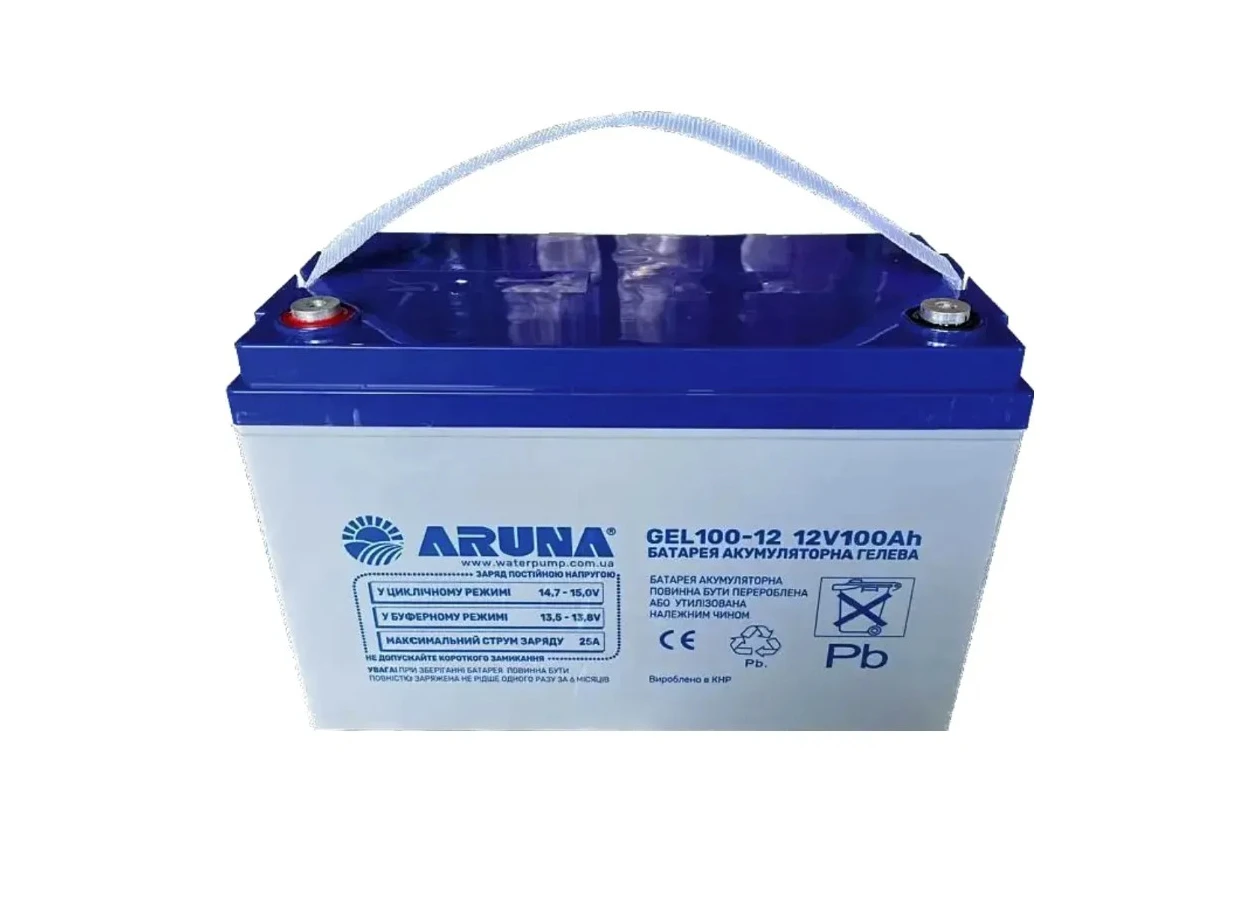

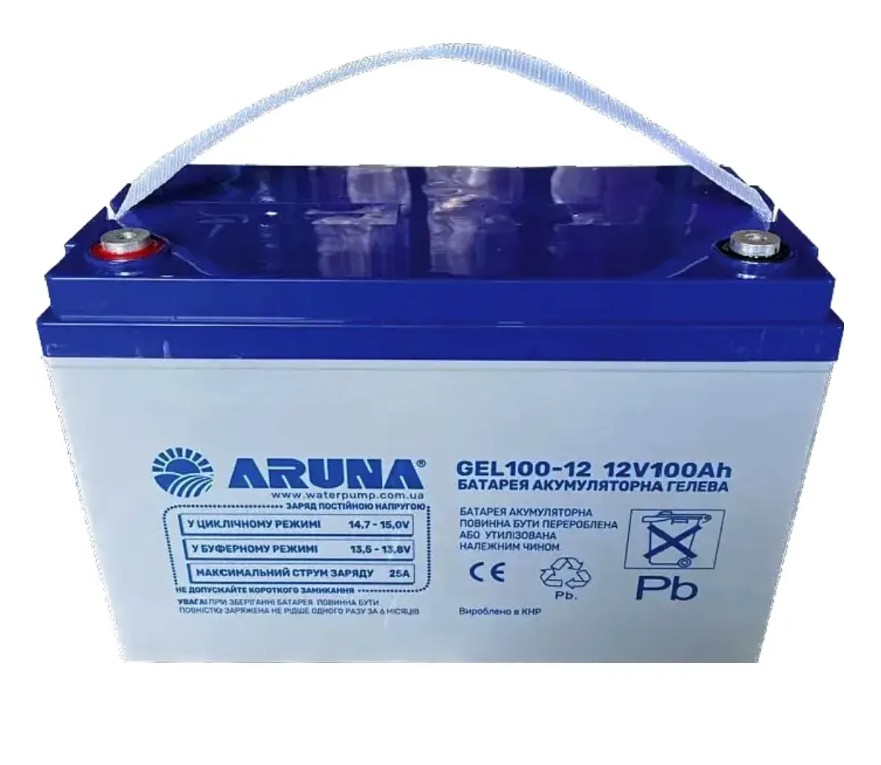

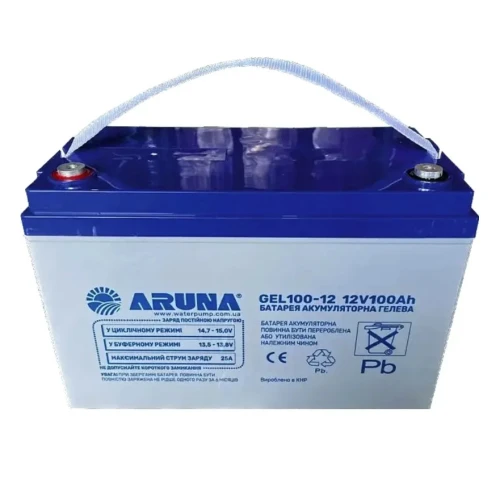

Характеристики акумулятора GEL 100-12:

• Тип батареї: гелева, технологія GEL
• Номінальна напруга: 12 В d.c.
• Номінальна ємність: 100 А·год
• Максимальний струм розряду: 800 А протягом 5 с
• Максимальний струм заряду: 25 А
• Напруга заряду (при 25°C): 13,5–13,8 В d.c.
• Діапазон робочих температур: розряд –40°C…+50°C, заряд/зберігання –20°C…+50°C
• Саморозряд: менше 3% на місяць при 25°C
• Термін експлуатації: до 10 років за заявою виробника
• Клеми: T14
• Матеріал корпусу: ABS
• Габарити: 330×225×220 мм
• Маса: 29,8 кг

Гарантія та підтримка

HeatRecovery.shop консультує з підбором ємності батареї під потрібний час автономної роботи котла і допомагає з питаннями підключення після покупки.

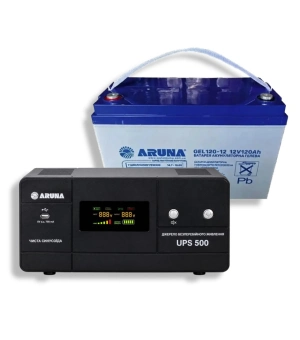

Дивіться також батареї серії GEL більшої ємності (120, 150, 200 А·год) для довшого часу роботи, і серію UPS TOR з вбудованим стабілізатором напруги для більш вимогливих умов мережі.
