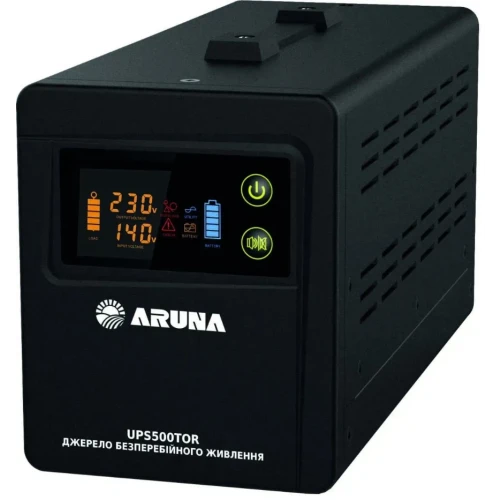

Комплект резервного живлення для котла ARUNA UPS 500TOR та GEL 100-12

Плата керування котлом отримує сигнал коректної форми незалежно від того, живиться вона напряму від мережі чи від батареї. Це стосується всієї лінійки ДБЖ ARUNA на 12 В, включно з UPS 500TOR: чиста синусоїда на виході в обох режимах роботи, і мережевому, і акумуляторному, з синхронним переходом між ними.

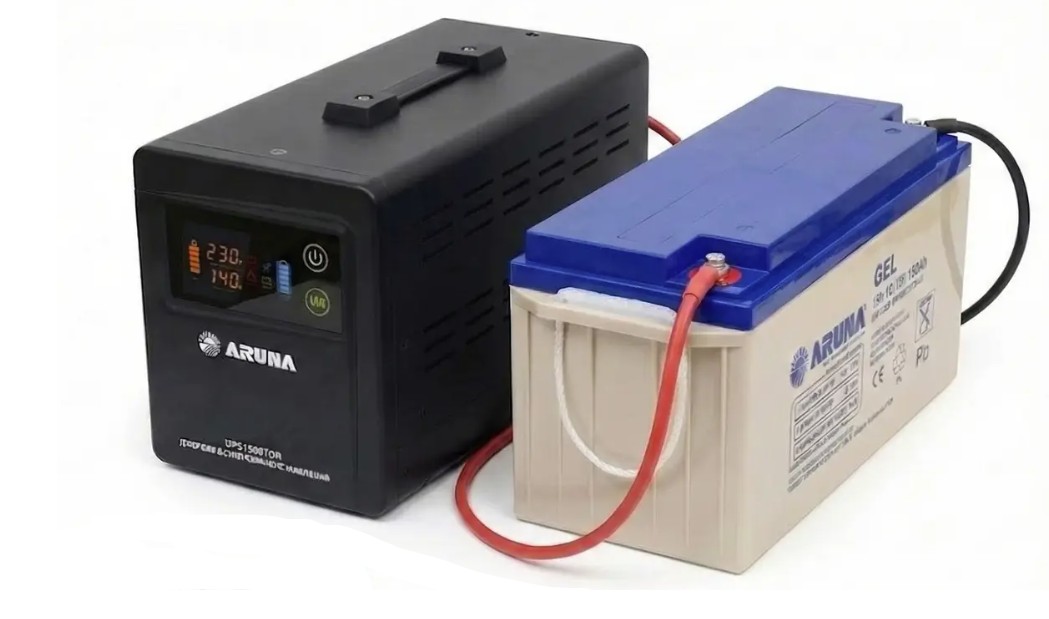

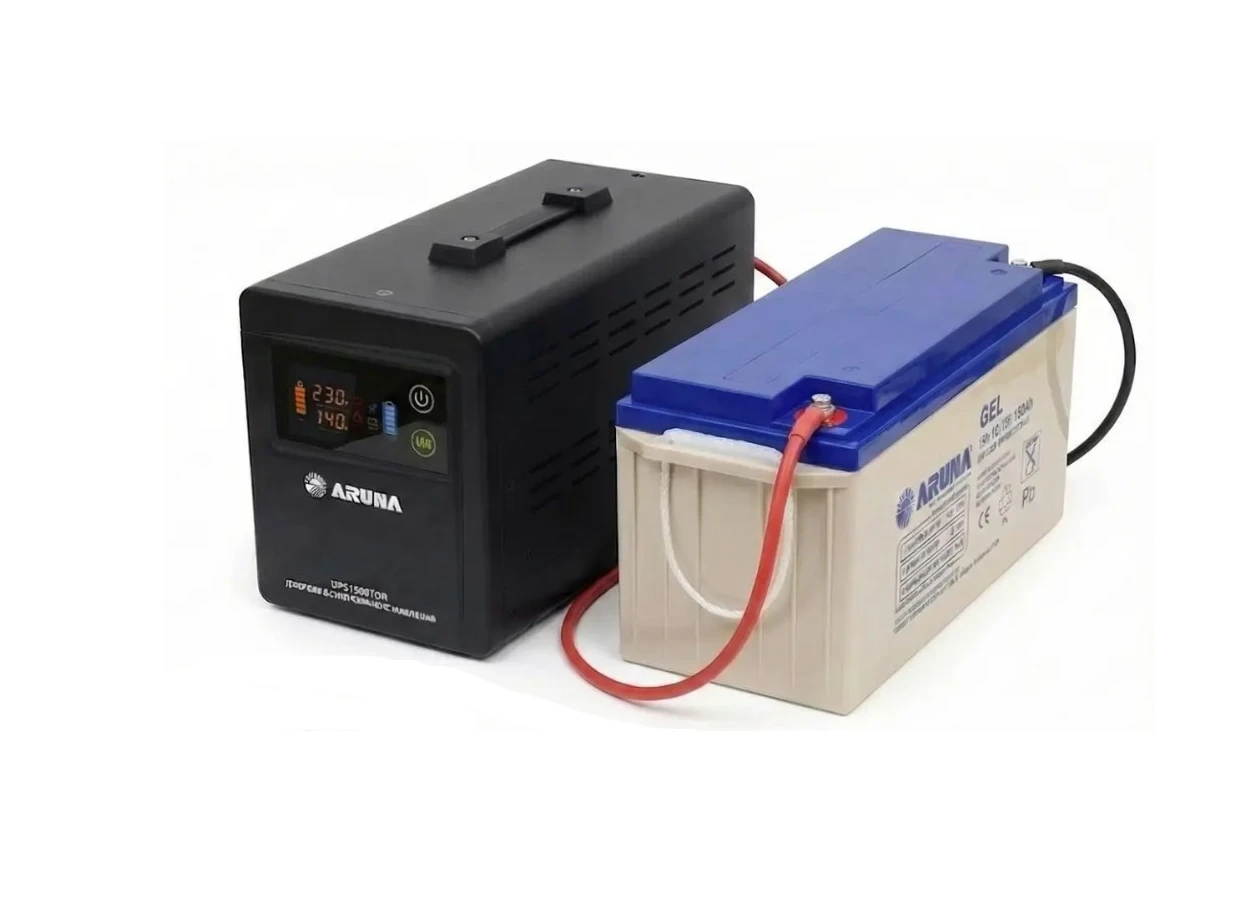

Комплект зібраний з двох компонентів на 12 В: ДБЖ UPS 500TOR і гелева батарея GEL 100-12. Акумулятор до цієї моделі окремо не входить у стандартну комплектацію ДБЖ, тому цей набір продається разом одразу, без підбору сумісності вручну.

Синхронне перемикання без розриву напруги

При живленні від мережі вихідна напруга тримається на рівні 220 В ±10%, при переході на батарею діапазон звужується до 220 В ±5%. Перемикання між режимами відбувається за не більше ніж 4 мілісекунди і синхронно, тобто без розриву напруги, який відчувало б обладнання.

Заряджання і термін служби

Батарея GEL100-12 виконана за технологією GEL, стійка до глибоких розрядів і, за заявою виробника, служить до 10 років. Максимальний струм заряду батареї 25 А, ДБЖ у найшвидшому режимі H заряджає струмом 10-15 А залежно від моделі, тож заряджання відбувається без ризику для акумулятора.

Що саме додає серія TOR

Лінійка TOR має один підтверджений додатковий захист порівняно зі звичайним UPS500: захист від неправильного підключення акумулятора. Це корисно саме при першому монтажі, коли легко переплутати полярність клем. Решта захистів (підвищена і знижена напруга, стрибки напруги, перевантаження, коротке замикання, перегрів трансформатора, перезаряд і повний розряд АКБ) спільна для обох варіантів ДБЖ.

За орієнтовним розрахунком, виходячи з ємності 100 А·год при напрузі 12 В і ККД ДБЖ від акумулятора близько 80%, для типового навантаження котла в 50-100 Вт комплекту має вистачати на кілька годин автономної роботи. Це власний орієнтовний розрахунок, не цифра з паспорта виробника.

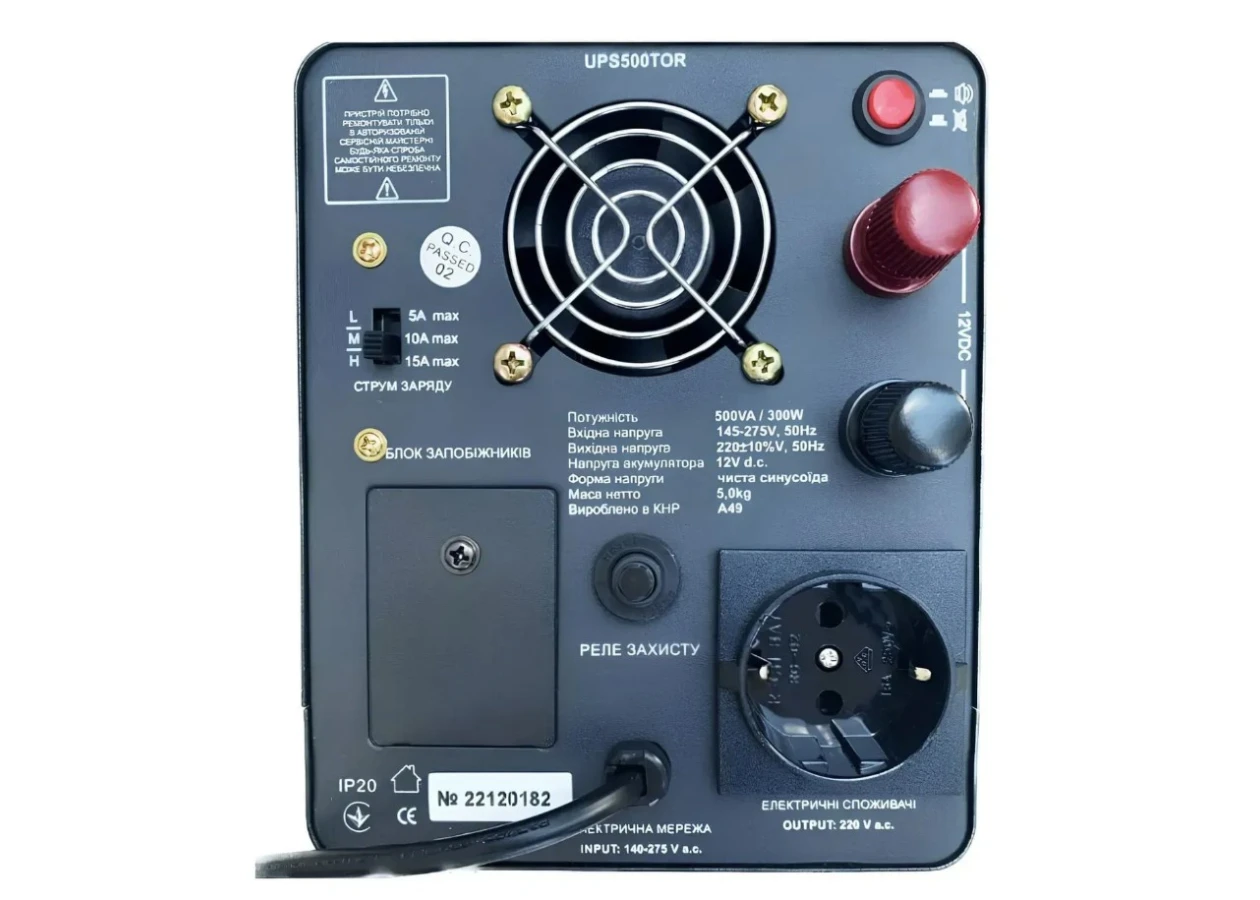

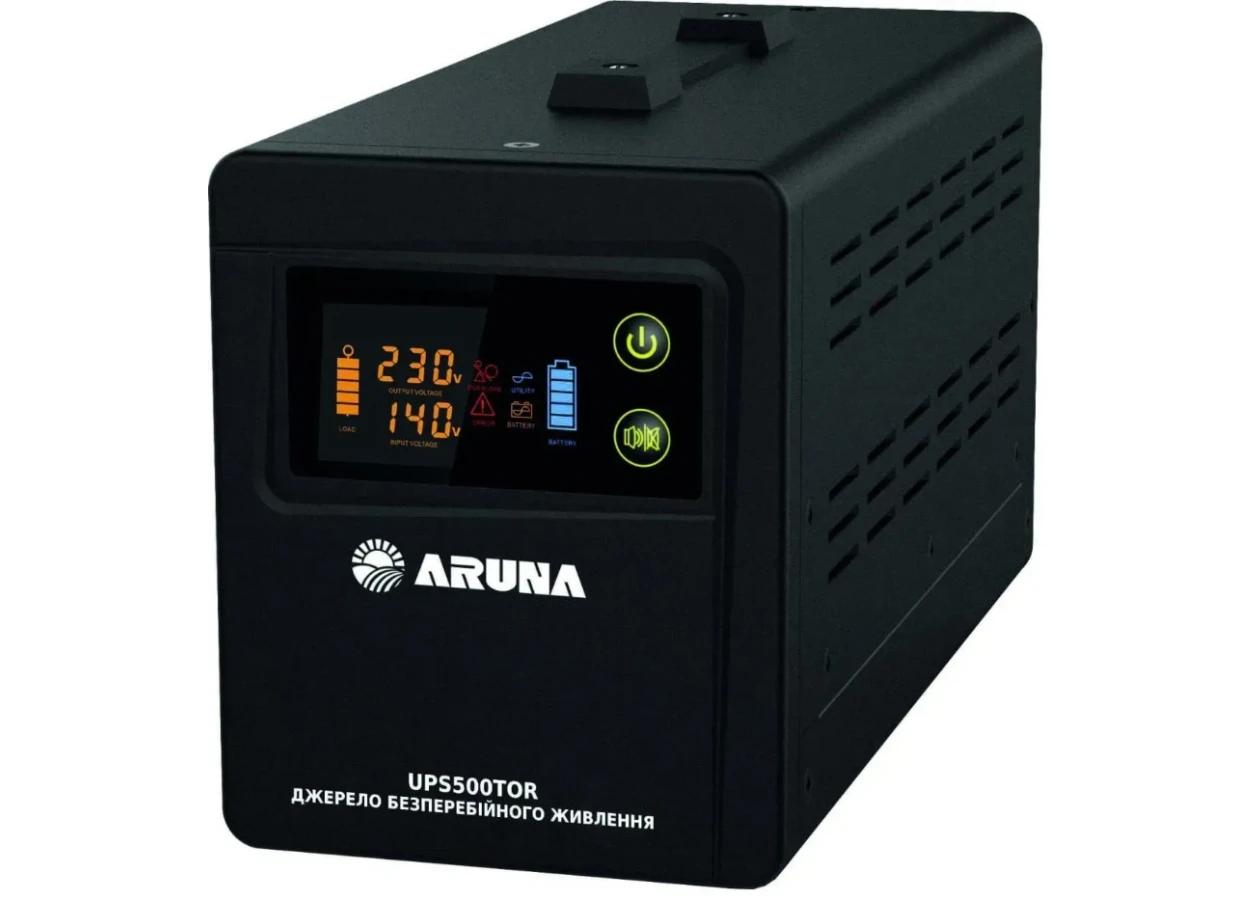

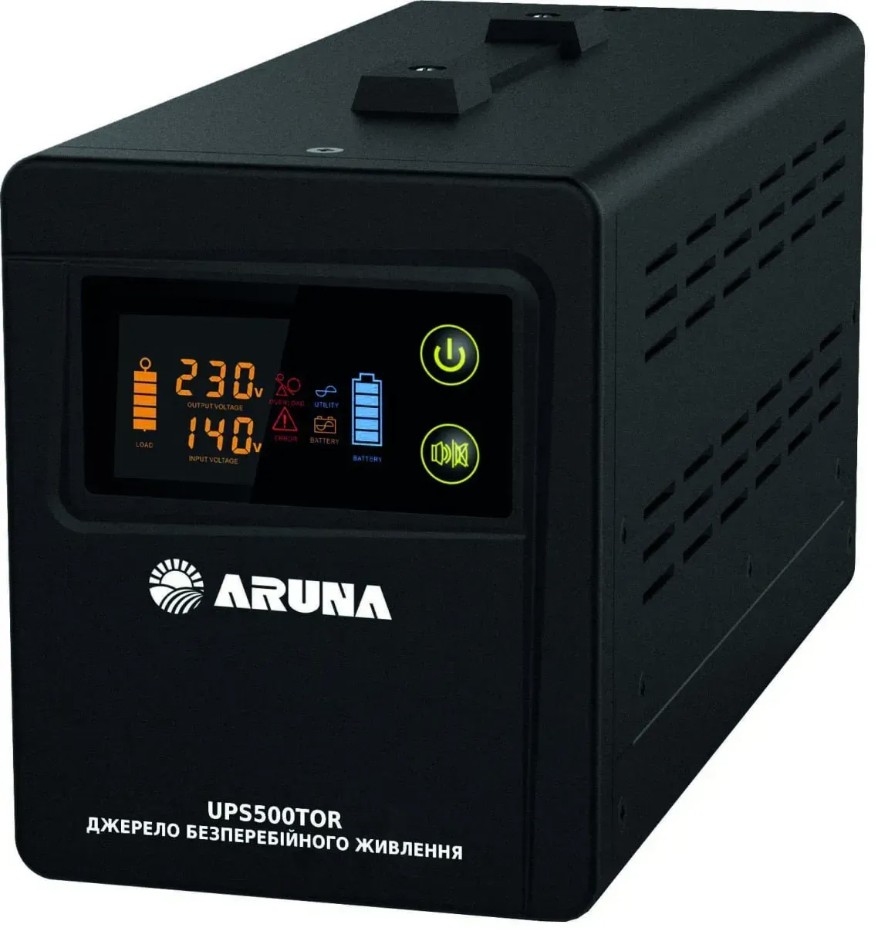

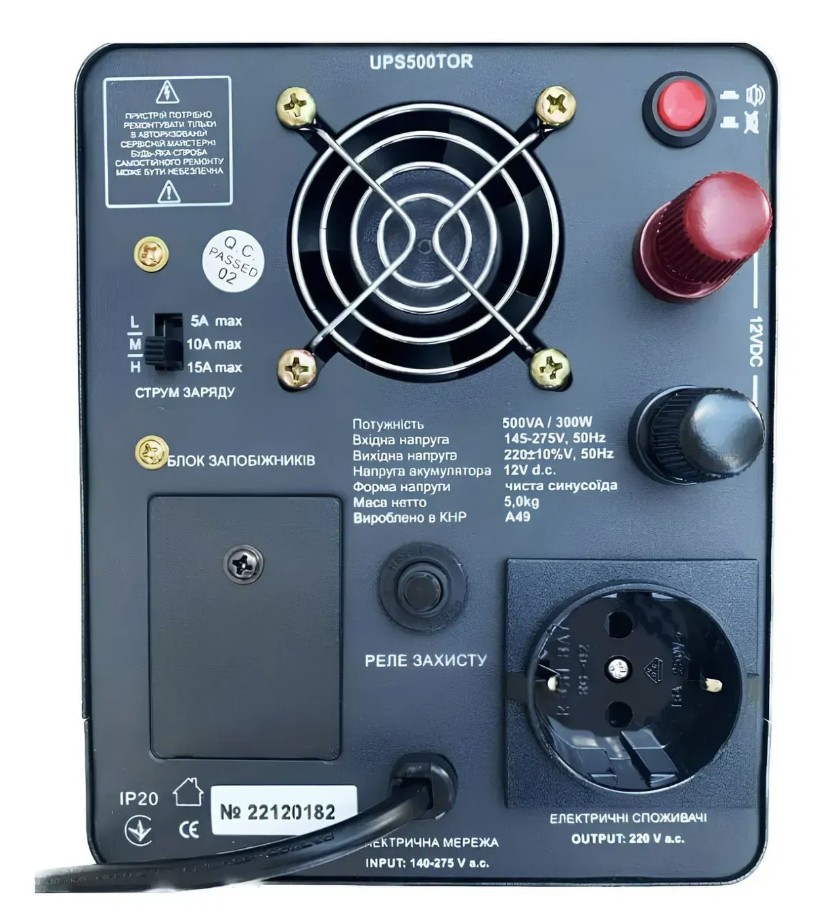

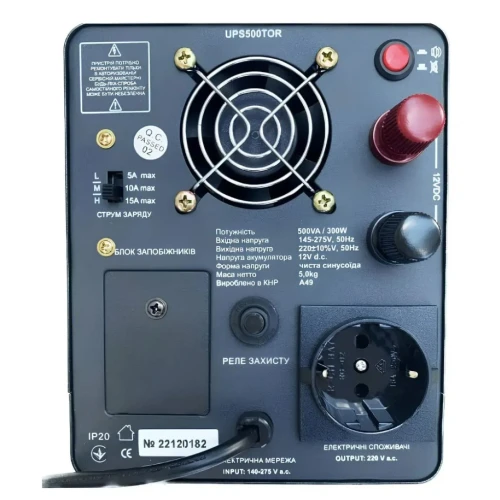

Характеристики ДБЖ UPS 500TOR:

• Повна потужність: 500 ВА
• Максимальна потужність обладнання, що підключається: 300 Вт
• Діапазон напруги на вході: 140–275 В a.c.
• Напруга на виході в режимі від мережі: 220±10% В a.c.
• Напруга на виході в режимі від АКБ: 220±5% В a.c.
• Форма напруги на виході в режимі від АКБ: чиста синусоїда
• ККД у режимі від мережі: не більше 95%
• ККД у режимі від АКБ: не більше 80%
• Напруга АКБ: 12 В d.c.
• Струм заряду АКБ: режим L 3–5 А, режим M 7–9 А, режим H 10–15 А
• Час перемикання: не більше 4 мс
• Рівень шуму: не більше 56 дБ
• Ступінь захисту: IP20
• Довжина шнура електроживлення: 1,5 м
• Габарити: 140×180×318 мм
• Маса нетто: 5,0 кг
• Гарантія виробника: 18 місяців

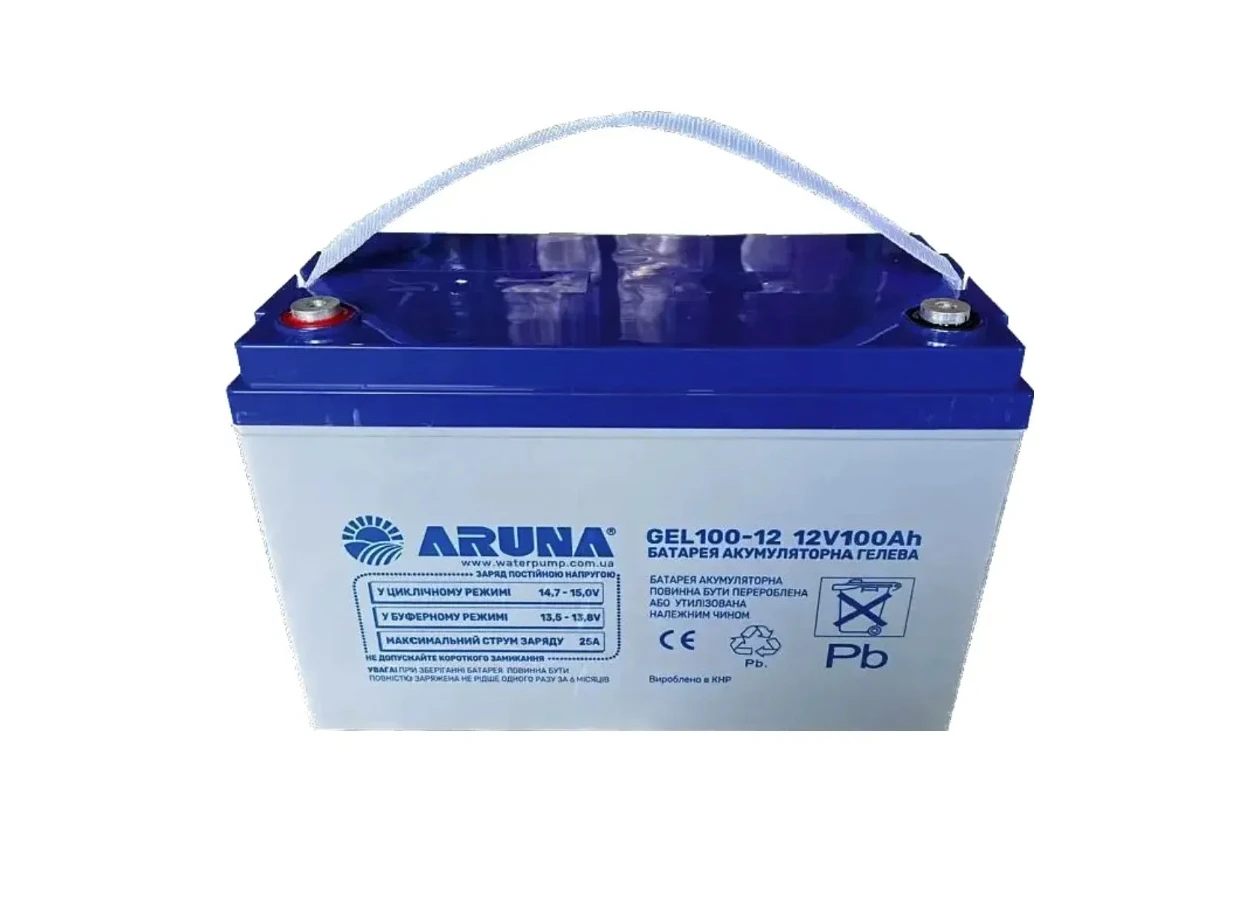

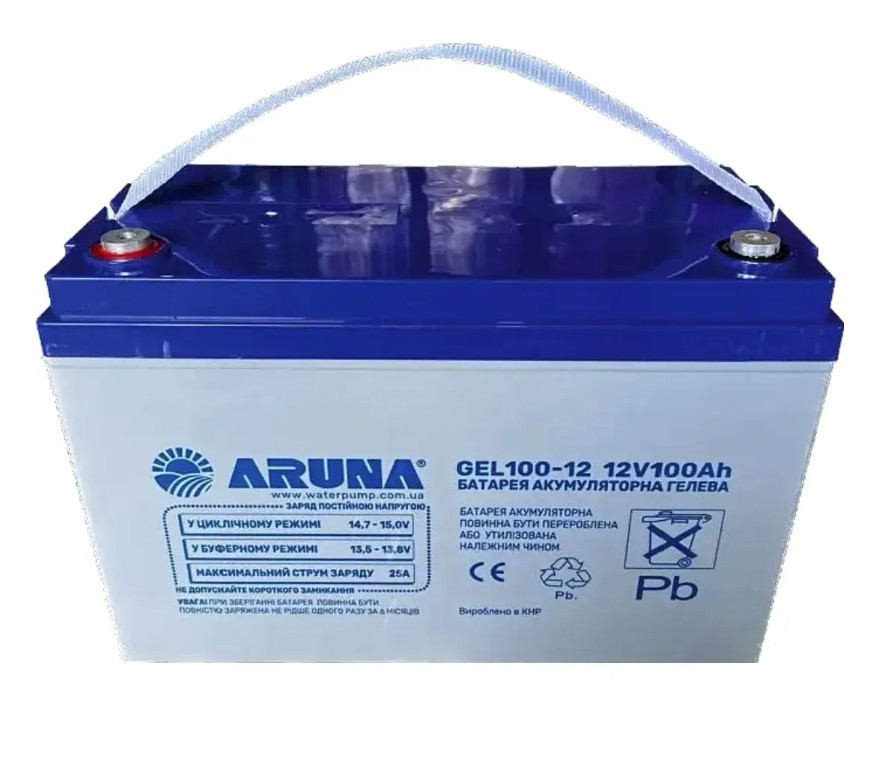

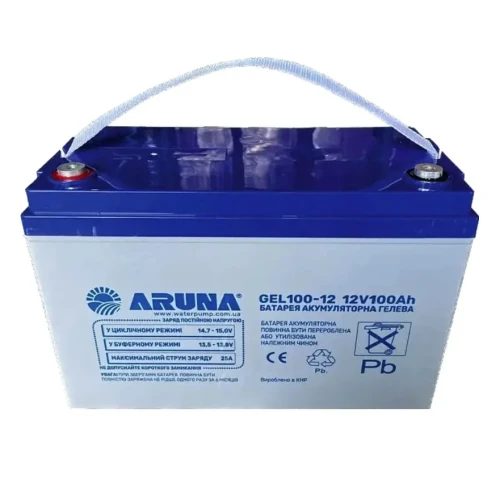

Характеристики акумулятора GEL 100-12:

• Тип батареї: гелева, технологія GEL
• Номінальна напруга: 12 В d.c.
• Номінальна ємність: 100 А·год
• Максимальний струм розряду: 800 А протягом 5 с
• Максимальний струм заряду: 25 А
• Напруга заряду (при 25°C): 13,5–13,8 В d.c.
• Діапазон робочих температур: розряд –40°C…+50°C, заряд/зберігання –20°C…+50°C
• Саморозряд: менше 3% на місяць при 25°C
• Термін експлуатації: до 10 років за заявою виробника
• Клеми: T14
• Матеріал корпусу: ABS
• Габарити: 330×225×220 мм
• Маса: 29,8 кг

Гарантія та підтримка

HeatRecovery.shop консультує з підбором ДБЖ і ємності батареї під потрібне навантаження котла та допомагає з питаннями підключення після покупки.

Дивіться також комплект з простішим UPS500 (без TOR, без чистої синусоїди в мережевому режимі), і потужніші моделі лінійки TOR: UPS1000TOR, UPS1200TOR, UPS1500TOR, для більшого навантаження.
